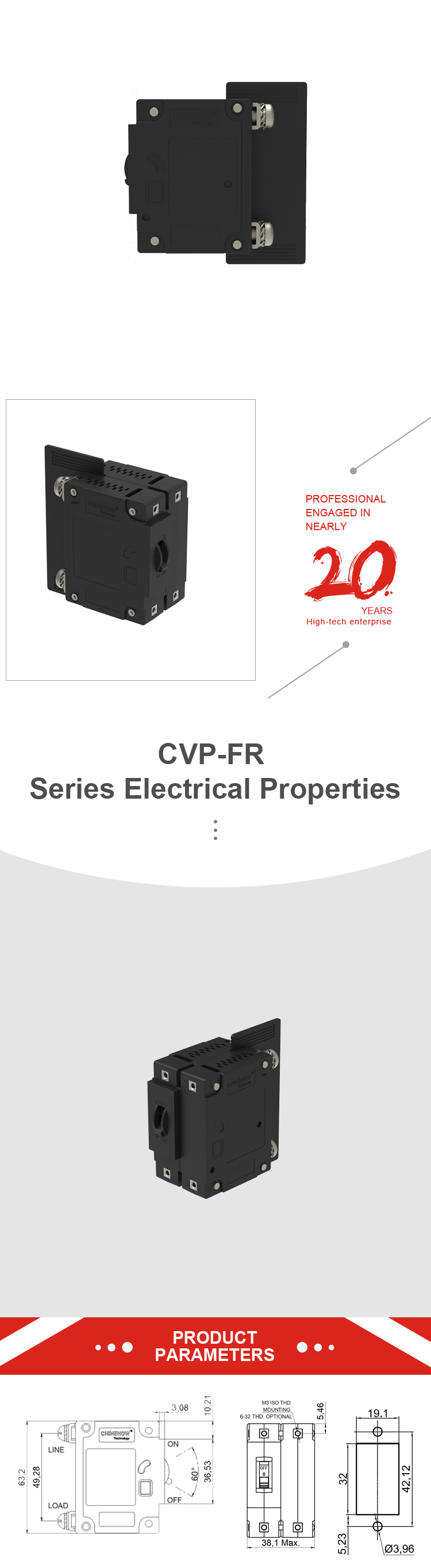

CVP-FR ไฮดรอลิคแมกเนติกเบรกเกอร์แอคชูเอเตอร์ด้ามสั้นพร้อมสกรู M5 2P พร้อมแผงกั้นขั้ว

จำนวนเสา 1,2,3,4 เสา (เลือกได้)
ปัจจุบัน
การให้คะแนน

AC 0.1-125A (1 ขั้ว), 0.5-100A (2,3 & 4 ขั้ว)
DC 0.1-100A(เสา 1,2,3 & 4),175A,250A



ขีดสุด
แรงดันไฟฟ้า

250V AC, 277/480V AC, 50/60Hz,
240V AC,50/60Hz(UL489);80V DC

คอยล์แรงดัน 6V DC,12V DC;120V AC
สวิตช์เสริม
คะแนน

SPDT;7A,250V AC,7A(ความละเอียด),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC
ความต้านทานฉนวน ≥100MΩ ที่ 500V DC
ความแรงของไดอิเล็คตริก 1500V, 50/60Hz ระหว่างขั้วต่อสำหรับไฟฟ้า 50/60Hz
ความต้านทาน/
อิมพีแดนซ์

ค่าระหว่างบรรทัดและเทอร์มินัลโหลดภายใต้สถานะเปิด
ความทนทาน อายุการใช้งานของกลไกคือ 10k รอบ (การทำงาน 6 ครั้งต่อนาที) และอายุการใช้งานไฟฟ้าคือ 6k รอบที่กระแสไฟฟ้าและแรงดันไฟฟ้าที่กำหนด
TRIP-FREE เซอร์กิตเบรกเกอร์จะสะดุดภายในแม้ว่าจะบังคับให้มือจับอยู่ในตำแหน่งเปิดเมื่อมีการโอเวอร์โหลด
TRIP INDICETION ที่จับอยู่ในตำแหน่งปิดเมื่อบรรทุกเกิน สำหรับระยะกลางทริป ที่จับจะอยู่ตรงกลางเมื่อบรรทุกเกิน
ข้อมูลเส้นโค้ง CURVES ทั้งหมดที่แสดงแสดงถึงการตอบสนองของเบรกเกอร์ที่อุณหภูมิแวดล้อม 77°F (25°C) โดยไม่มีการโหลดล่วงหน้าเบรกเกอร์ติดตั้งในตำแหน่งยึดผนังมาตรฐานที่พิกัดกระแส 50 แอมป์และน้อยกว่า ความสามารถในการจัดการความทนทานต่อพัลส์การไหลเข้าขั้นต่ำคือ 12 เท่าของกระแสที่กำหนดสำหรับการหน่วงเวลามาตรฐาน และ 25 เท่าของกระแสพิกัดสำหรับการหน่วงการไหลเข้าสูงค่าเหล่านี้อ้างอิงจาก 60Hz 1/2 รอบ, พัลส์ 8.33 msควรมีความล่าช้าในการไหลเข้าสูงสำหรับการใช้งานที่มีกระแสไฟกระชากเริ่มต้นสูงในระยะเวลาสั้นๆ เช่น การสลับแหล่งจ่ายไฟ โหลดที่มีความจุสูง และโหลดของหม้อแปลง
อุณหภูมิในการทำงาน -40℃ ถึง +85℃
แรงบิดที่แนะนำ #6-32 หรือเม็ดมีดสำหรับติดตั้ง M3 0.8-1.0 Nm;ขั้วต่อสกรู #8-32 หรือ M4 1.4-1.7 Nm;ขั้วต่อสกรู #10-32 หรือ M5 1.7-2.3 Nm;#1/4-20 หรือ M6 ขั้วเกลียว 3.4-4.0 Nm
เสาสูงสุด 4 เสา
ประเภทการติดตั้ง สกรู M3, สกรู 6-32 (อุปกรณ์เสริม)
TERMINALS สตั๊ด M5,สตั๊ด M6,พุชอิน,สกรู,ดับเบิ้ล(QC),คลิปเทอร์มินอล(อุปกรณ์เสริม)
แอคทูเอเตอร์ด้ามยาว, คันโยกเข้ามุม, คันโยกแบน, คันโยกแบน (พร้อมตัวล็อค) (อุปกรณ์เสริม)
สีของเคสสีดำ
มาตรฐาน EN60934,UL1077,GB17701,UL489A
